fermavetri EBE 85per chi progetta: le varianti-fermavetro che offrono possibilità di scelta di ogni dettaglio
- fermavetro
- boccola fissaggio fermavetro
fermavetro rettangolare
fermavetro gotic
thin
EBE 85 finestra
sistema e prestazioni

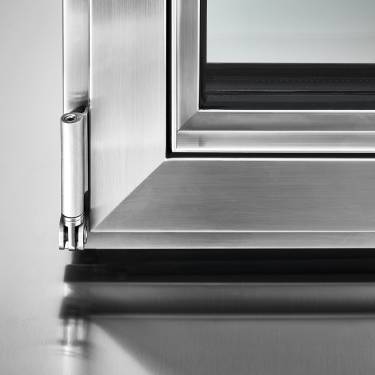

EBE 85 finestra è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità di 85 mm, che permette di realizzare finestre in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 68 mm di spessore. Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema.
Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto con tre livelli di tenuta.
| resistenza al carico del vento – pressione di prova | 5 |
| resistenza al carico del vento – flessione del telaio | C |
| tenuta all’acqua | 9A |
| prestazione acustica (con Rw per IGU 42 dB) | 47 (-2;-5) dB * |
| trasmittanza termica (con Ug vetro 1,0 W/m²K) | 0,99 W/m2K ** |
| permeabilità all’aria | 4 |
| resistenza all’effrazione | (RC)3 |
ingombro visivo e varianti
EBE 85 finestra è disponibile in due versioni:
a sormonto interno e complanarità esterna con sezioni di 85 mm; con ante a scomparsa che lascia in vista il solo telaio esterno per 47 mm.
maniglie
Le maniglie Vitruvio sono fornite in ottone grezzo verniciabile, ottone brunito, ottone cromo lucido e ottone lucido. La versione medium quadra è fornita anche in acciaio corten.
Il sistema permette inoltre l’installazione di molte maniglie in commercio.
h.135 | d.20 mm
h.116 | d.15 mm
h.116 | l.15 mm
h.116 | d.15 mm
cerniere
Le cerniere a saldare sono in acciaio zincato e in acciaio inox.
Le cerniere a tre ali sono registrabili e fornite in acciaio zincato, acciaio inox, acciaio inox brunito.
La cerniera a tre ali a stilo può essere fornita anche in acciaio corten.
h.85 | d.15 mm
h.85 | d.15 mm
h.160 | d.15 mm
EBE 85 porta
sistema e prestazioni
EBE 85 porta è un sistema integrato di accessori, guarnizioni e profili a taglio termico con profondità di 85 mm che permette di realizzare porte in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 60 mm di spessore. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a doppia guarnizione di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo.
Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati.
| resistenza al carico del vento – pressione di prova | 5 |
| resistenza al carico del vento – flessione del telaio | C |
| tenuta all’acqua | 2A |
| prestazione acustica (con Rw per IGU 42 dB) | 42 (-1;-3) dB * |
| trasmittanza termica (con Ug vetro 1,0 W/m²K) | 1,12 W/m2K ** |
| permeabilità all’aria | 3 |
| resistenza all’effrazione | (RC)3 |
ingombro visivo e varianti
EBE 85 porta è a complanarità interna ed esterna.
La soluzione con cerniera a stilo o con cerniera saldata ha una sezione di 109 mm per il nodo laterale.
Nel caso di utilizzo di cerniere a tre ali o a scomparsa la sezione laterale diventa di 134 mm
* soluzione per porta a 1 o 2 ante – peso max 130kg
** soluzione per porta a 2 ante – peso max 70 kg
maniglie
Le maniglie Vitruvio sono fornite in ottone grezzo verniciabile, ottone brunito, ottone cromo lucido e ottone lucido. La versione medium quadra è fornita anche in acciaio corten.
Il sistema permette inoltre l’installazione di molte maniglie in commercio.
h.150 | d.20 mm
h.116 | d.15 mm
h.116 | l.15 mm
h.116 | d.15 mm
cerniere
Le cerniere a saldare sono in acciaio zincato e in acciaio inox.
Le cerniere a tre ali sono registrabili e fornite in acciaio zincato, acciaio inox, acciaio inox brunito.
La cerniera a tre ali a stilo può essere fornita anche in acciaio corten.
h.145 | d.20 mm
h.130 | d.20 mm
h.160 | d.22,5 mm
